Witam!
Przeczytałem kilka tematów dotyczących budowy filtrów beczkowych i glebowo korzeniowych. Jestem na etapie wymyślania skutecznego systemu filtracyjnego w moim oczku (6m x 3,5m x 1,4m)
Po poprzednim filtrze pozostała mi beczka która chcę wykorzystać jako filtr wstępnego oczyszczania, z którego woda będzie płynąć do filtra glebowo-korzeniowego, a z niego przepływać przez 4m strumień i wpływać do oczka.
Beczka która chcę wykorzystać:

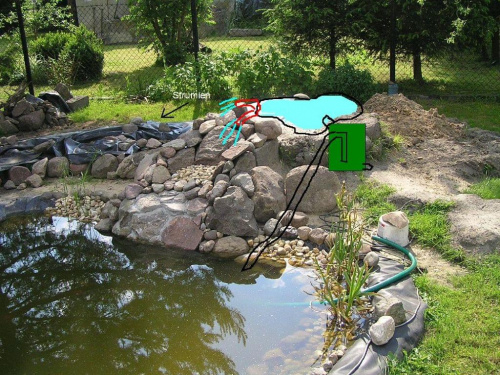

Miejsce w którym przewiduje zamontowanie systemu filtracyjnego:

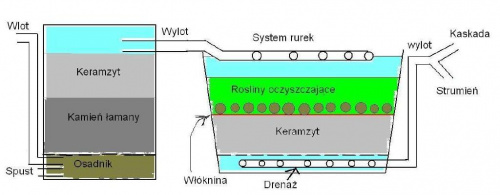

Tak miałby wyglądać cały układ filtracyjny:



Posiadam również lampę UV 9W tylko nie wiem czy w ogóle będzie konieczna. Jeśli tak to w którym miejscu ją zamontować by nie zmniejszyć wydajności pompy.
Mam na oku pompę o wydajności 6500 l/h.

Czekam na opinie odnośnie całości.
Pozdrawiam

[pudzio]

wiesz z tego co się orientuję rurkę wylotu z beczki powinieneś dać tak aby w drugim pojemniku było to zasilane od spodu, no i oczywiście ten cały strumień obsadź gęsto roślinami

[duzers]

[Limbo]

Projektując ten układ sugerowałem się po części filtrem gk pani Ewy, filtrem Jarka G i podpowiedziami pana Pawła W; które znalazłem w innych tematach.
Jeśli zasilę drugi pojemnik od dołu to muszę zamontować wylot w nim od góry co będzie bez sensu w filtrze glebowo korzeniowym.
Zatem w którym miejscu powinienem zamontować wlot do drugiego pojemnika??

[pudzio]

http://forum.oczkowodne.n...=2015&start=135 zerknij jak ja to chcę rozwiązać myślę o zrobieniu jakiejś rzeczki tylko nie wiem jaka ma być on długa do mojego oczka o 5m3. Jeśl chodzi o ciebie też bym raczej poszedł w styl rzeczki a nie robił drugiego zbiornika no chyba że nie masz miejsca.

[Limbo]

Pudzio, przypatrz się dokładnie. Po lewej stronie kaskady jest strumyk (jeszcze bez kamieni i roślin). Woda wychodzaca z filtra glebowo korzeniowego poleci własnie przez kaskade i strumyk.

Ponawiam:
"Projektując ten układ sugerowałem się po części filtrem gk pani Ewy, filtrem Jarka G i podpowiedziami pana Pawła W; które znalazłem w innych tematach.
Jeśli zasilę drugi pojemnik od dołu to muszę zamontować wylot w nim od góry co będzie bez sensu w filtrze glebowo korzeniowym.
Zatem w którym miejscu powinienem zamontować wlot do drugiego pojemnika??"

[JAREK G]

Limbo, jak robisz filtr glebowo korzeniowy to beczka może służyć do wstępnego oczyszczania , najlepsze byłoby jedno złoże dobrze przepuszczalne do wychwytywania grubszych zanieczyszczeń na przykład szczotki. Jak filtr glebowo- korzeniowy zasilisz od góry i obsadzisz mocno roślinami to po jakimś czasie nie ma takiej możliwości żeby ci się nie przelało, jak zasilisz od dołu ( co moim zdaniem jest dużo lepsze to filtr -beczka musi być szczelny ( ciśnieniowy ). Generalnie łączenie filtra beczkowego z korzeniowym nie jest dobrym rozwiązaniem. Proponuje zrobić trójnik i część wody puścić do beczki można wtedy dać różne warstwy złoża , a część wody do glebowo-korzeniowego zasilanego od dołu

[Limbo]

Jarek, ten trójnik i podział wody na beczkę i filtr glebowo-korzeniowy to fajny pomysł.
Czy dobrym pomysłem będzie?:
- woda przepływająca przez beczkę z różnymi warstwami złoża będzie zasilać kaskadę
- woda przepływająca przez filtr glebowo-korzeniowy będzie zasilać strumień

W którym miejscu w filtrze glebowo-korzeniowym powinien znajdować się wylot?? Drenaż na dnie takiego filtra zasilanego od dołu raczej będzie mijać się z celem gdyż wlot i wylot były by blisko siebie? W takim razie wylot powinien się znajdować zaraz pod górną krawędzią pojemnika??

[ Dodano: 2010-06-11, 01:31 ]
Jeśli zrobię ten trójnik, to wlot do beczki i do filtra glebowo-korzeniowego musi byc równiutko na tym samym poziomie (wysokości), czy da się to potem dobrze wyregulować zaworami w trójniku??

[ Dodano: 2010-06-11, 01:50 ]

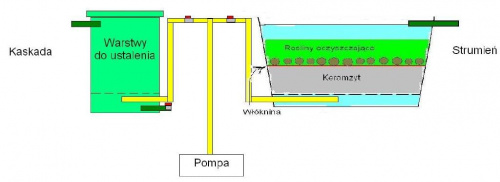

Czy taki układ jest właściwy??



Sporo tych pytań, ale proszę o odpowiedź na każde z nich

[pudzio]

Wszystko zależy jaki kupisz trójnik najlepsze są regulowane o tym się może wypowie jakiś specjalista;] ja osobiście wodę z beczki bym rozdzielał bo pójdzie czyściejsza to filtra g-k

[Limbo]

Taki byl plan, żeby woda oczyściła się wstępnie w beczce, z niej poszła do filtra g-k, a z filtra g-k była rozdzielana na strumień i kaskadę. Myślę, że wtedy uzyskam najczyściejsza wodę.
Mam ktoś pomysł jak to podłączyć?? W pierwszym projekcie jest takie polączenie ale widocznie coś w nikm nie gra, że mi go odradzono.
Ma ktoś pomysł na korekty tego połączenia Beczka - filtr g-k - strumień+kaskada..... ??

[ Dodano: 2010-06-11, 11:18 ]

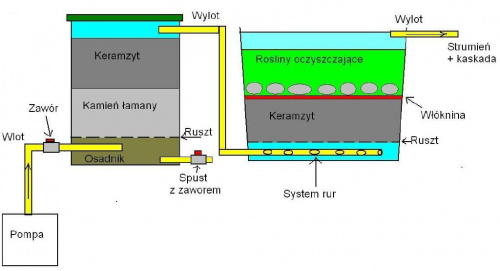

Może taki układ będzie lepszy.....
Oba filtry zasilane są tutaj od dołu.. .
Czy w tym filtrze g-k jest konieczny spust osadu?? Będzie w ogóle jakiś osad się zbierał w filtrze g-k czy wszystko będzie zbierać beczka pelniąca funkcję filtra wstępnego oczyszczania??

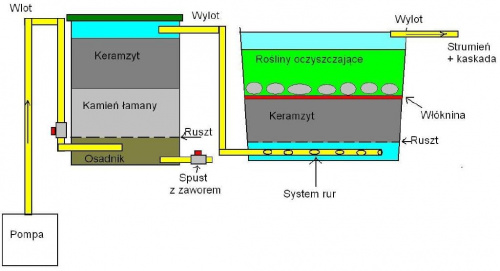

Kolejne pytanie: Czy konieczne jest prowadzenie pierwszej rury wlotowej na taką wysokość jak na pierwszym obrazku, czy można doprowadzić wodę w poniższy sposób, co chyba da większa wydajność??

[pudzio]

z tego co się orientuję to jak poprowadzisz tak jak w 2 rysunku to możesz mieć słaby przelew wlot powinien być wyżej niż wylot to tak chyba było fizyki. A jeśli chodzi o spust osadu w g-k to nie wiem nie zastanawiałem się nad tym. ja też myślę o zrobieniu filtra g-k ale w formie strumyka nie tak głębokiego jak twoje naczynie ale za to ok 4m długości

[Limbo]

Strumyk już jest zrobiony, ale jeszcze bez kamieni i roślin, sama folia.



Więc rysunek nr 2 z poprzedniego posta odpada. Zatem czekam na opinie innych na temat pierwszego rysunku z poprzedniego posta. Dodam że beczka przed filtrem g-k jest raczej szczelna

[Limbo]

Jedynie ostatni próg między ostatnią przegrodą a zbiornikiem w którym jest ujście do oczka jest wyższy, różnica między przegrodami to nie więcej niż 1-2 cm.

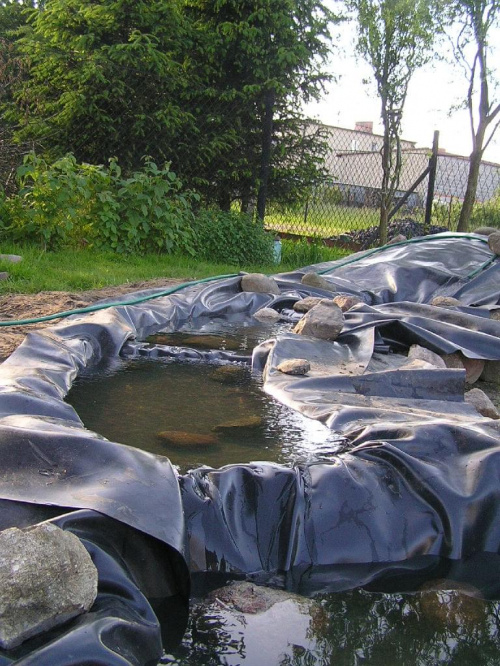

Lepiej to widać na tym zdjęciu:



Bardziej inetresuje mnie jednak układ który przedstawiłem na obrazku



Jest OK, czy jeszcze trzeba coś zmieniać??

[Vanka]

Fakt teraz widac lepiej - jak dla mnie jest w porządku.
O filtrach nic nie wiem, więc sie nie wypowiem

[Limbo]

Co eksperci mają na ten temat do powiedzenia??
